Chapter 5 Heatmap annotation for terms

A heatmap annotation for a specific term which contains a set of core genes can be added under the GSEA plot to illustrate the gene expresion changes between different conditions. We need a normalized expression matrix:

library(clusterProfiler)
library(org.Mm.eg.db)
library(GseaVis)

# load diff
diff <- read.csv('diffdata.csv') %>%
  arrange(desc(log2FoldChange))

genelist <- diff$log2FoldChange
names(genelist) <- diff$gene_name

# check
head(genelist,3)
#    Aplnr    Foxf1     Bmp5
# 13.45176 13.35322 12.02845

# load tpm
expr <- read.csv('tpm.csv')

# check
head(expr,3)
#   gene_name  day0_rep1  day0_rep2 day4_rep1 day4_rep2
# 1     Gnai3 155.689704 147.752705 361.38421 339.49937
# 2     Cdc45  68.347917  65.870974  61.79624  55.27016
# 3       H19   5.850431   7.558738 794.35331 637.19978

Do enrichment:

# GO enrich
ego <- gseGO(geneList     = genelist,
             OrgDb        = org.Mm.eg.db,
             ont          = "BP",
             keyType      = 'SYMBOL',
             minGSSize    = 100,
             maxGSSize    = 500,
             pvalueCutoff = 0.05,
             verbose      = FALSE)

Plot:

# default plot
gseaNb(object = ego,
       geneSetID = 'GO:0003205',
       add.geneExpHt = T,
       exp = expr)

Remove gene rank plot:

# subplot
gseaNb(object = ego,
       geneSetID = 'GO:0003205',
       add.geneExpHt = T,
       exp = expr,
       subPlot = 2)

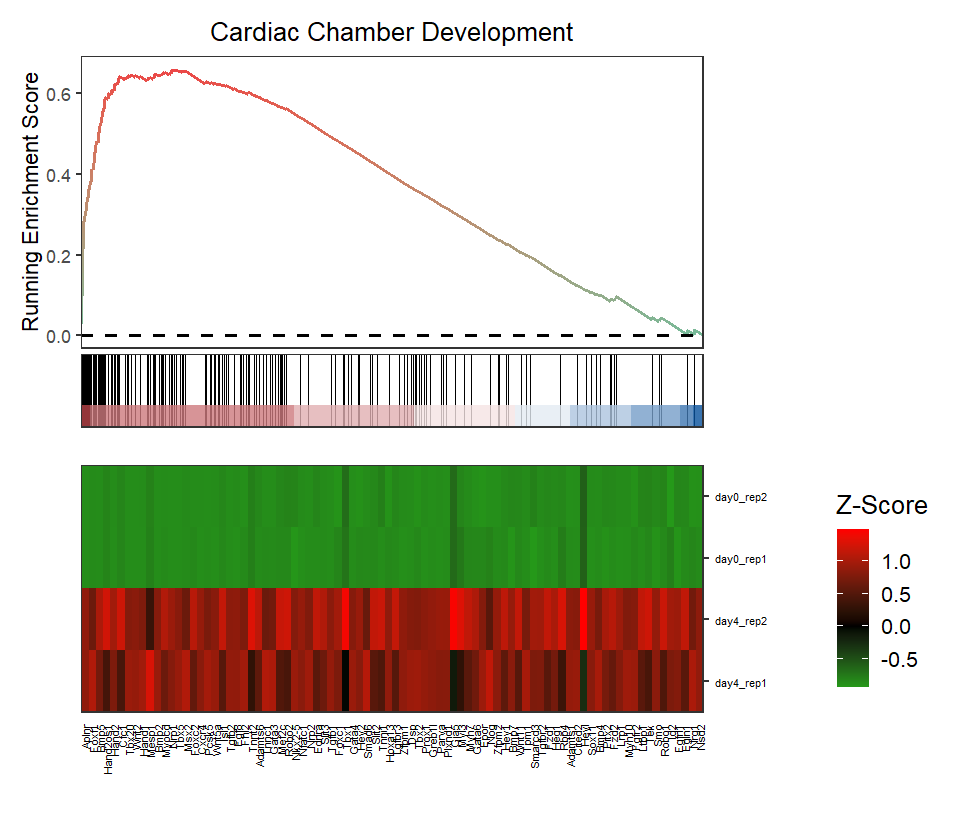

Change heatmap color:

# change heatmap colors
gseaNb(object = ego,
       geneSetID = 'GO:0003205',
       add.geneExpHt = T,
       exp = expr,
       subPlot = 2,
       exp.col = c('green','black','red'))

Change sample order:

# change heatmap sample orders
gseaNb(object = ego,
       geneSetID = 'GO:0003205',
       add.geneExpHt = T,
       exp = expr,
       subPlot = 2,
       exp.col = c('green','black','red'),
       sample.order = c(paste('day4_rep',1:2,sep = ''),
                        paste('day0_rep',1:2,sep = '')))

Change gene label size:

# change gene text size
gseaNb(object = ego,
       geneSetID = 'GO:0007368',
       add.geneExpHt = T,
       exp = expr,
       subPlot = 2,
       ght.geneText.size = 12)

Turn off zscore:

# no scale expression
gseaNb(object = ego,
       geneSetID = 'GO:0007368',
       add.geneExpHt = T,
       exp = expr,
       subPlot = 2,
       ght.geneText.size = 12,
       scale.exp = F)

Control the relative height of heatmap:

# relative height
gseaNb(object = ego,
       geneSetID = 'GO:0007368',
       add.geneExpHt = T,
       exp = expr,
       subPlot = 2,
       ght.geneText.size = 12,
       ght.relHight = 0.2)

New style plot:

# new style gsea
gseaNb(object = ego,
       geneSetID = 'GO:0007368',
       add.geneExpHt = T,
       exp = expr,
       subPlot = 2,
       ght.geneText.size = 12,
       newGsea = T)

Multiple terms plot:

# multiple terms
gseaNb(object = ego,
       geneSetID = c('GO:0003206','GO:0003007'),
       add.geneExpHt = T,
       exp = expr,
       subPlot = 2,
       ght.geneText.size = 12,
       addPval = T,
       pvalX = 1,pvalY = 1)

Make a facet for heatmap when multiple terms are shown:

# facet heatmap
gseaNb(object = ego,
       geneSetID = c('GO:0007368','GO:0006304'),
       add.geneExpHt = T,
       exp = expr,
       subPlot = 2,
       ght.geneText.size = 12,
       addPval = T,
       pvalX = 1,pvalY = 1,
       ght.facet = T)

We select a up-regulated and down-regulated terms to show:

# adjust facet scales
gseaNb(object = ego,
       geneSetID = c('GO:0007127','GO:0043473'),
       add.geneExpHt = T,
       exp = expr,
       subPlot = 2,
       ght.geneText.size = 12,
       addPval = T,
       pvalX = 1,pvalY = 1,
       ght.facet = T,
       ght.facet.scale = "fixed")

Some terms will share same genes:

# some terms share same genes
gseaNb(object = ego,
       geneSetID = c('GO:1990138','GO:0060491'),
       add.geneExpHt = T,
       exp = expr,
       subPlot = 2,
       ght.geneText.size = 6,
       addPval = T,
       pvalX = 1,pvalY = 1,
       ght.facet = T,
       ght.facet.scale = "fixed")

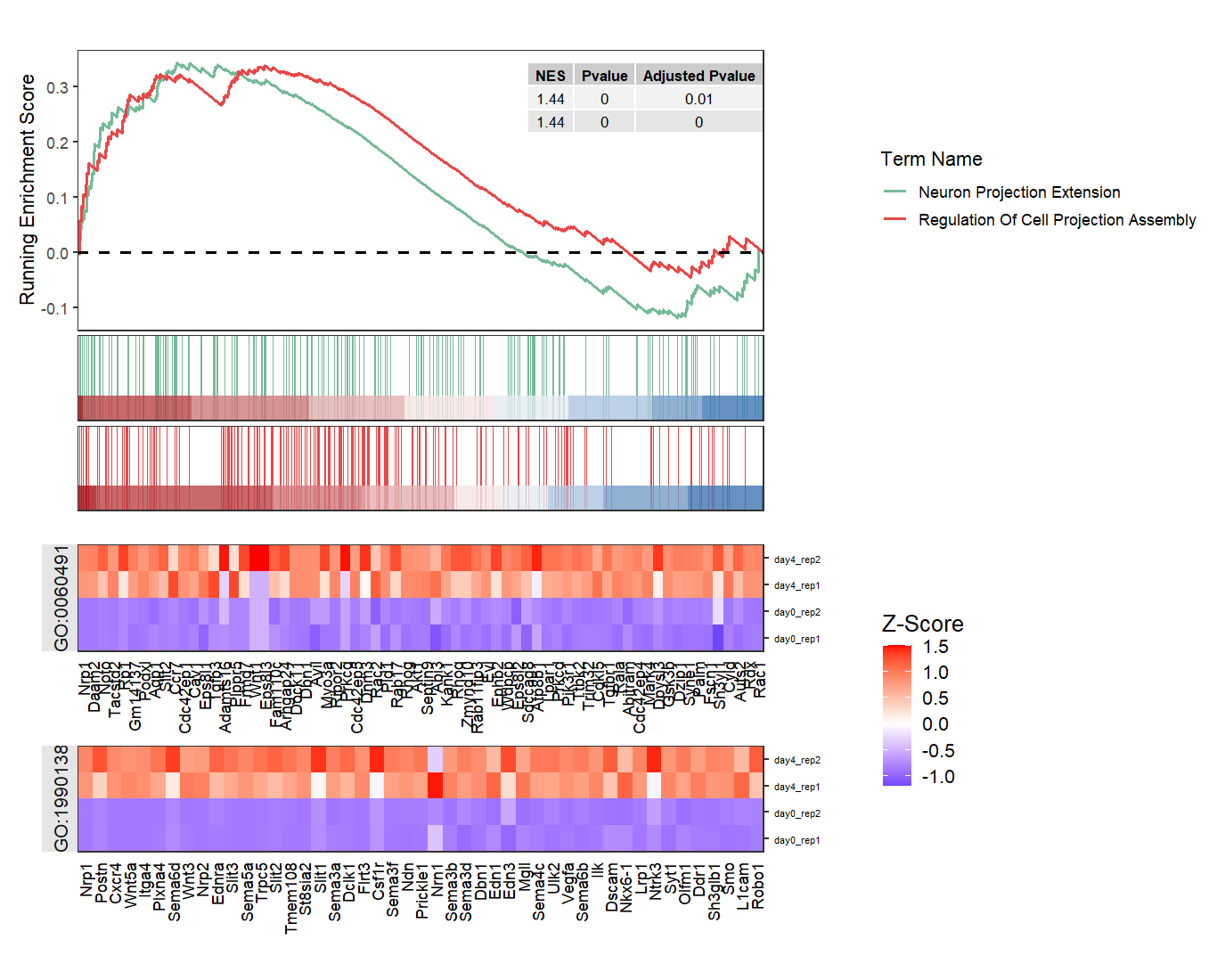

You can also set facet order:

# change facet order
gseaNb(object = ego,
       geneSetID = c('GO:1990138','GO:0060491'),
       add.geneExpHt = T,
       exp = expr,
       subPlot = 2,
       ght.geneText.size = 10,
       addPval = T,
       pvalX = 1,pvalY = 1,
       ght.facet = T,
       termID.order = c('GO:0060491','GO:1990138'))
